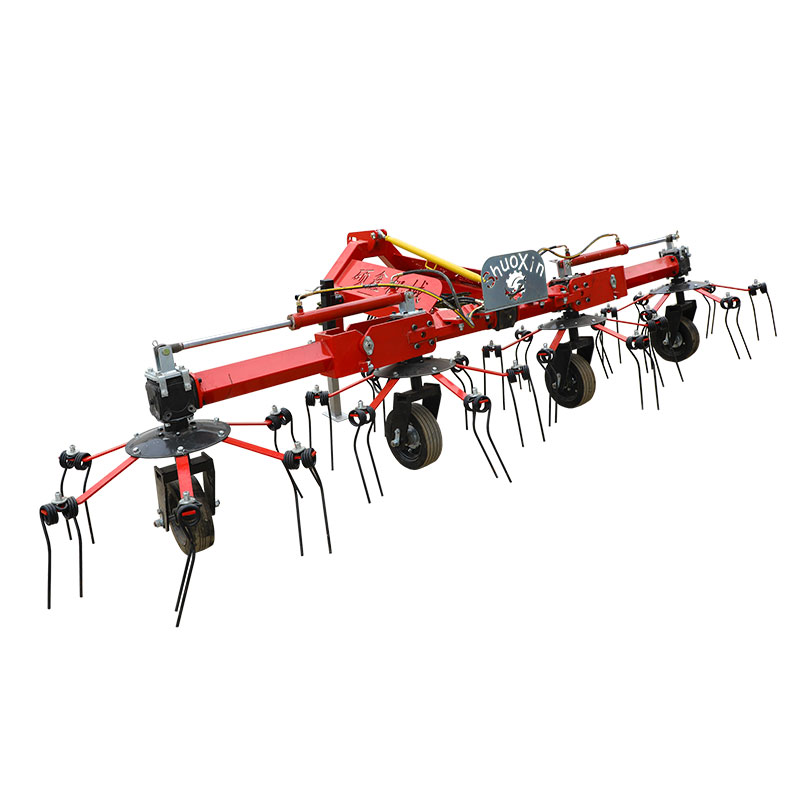

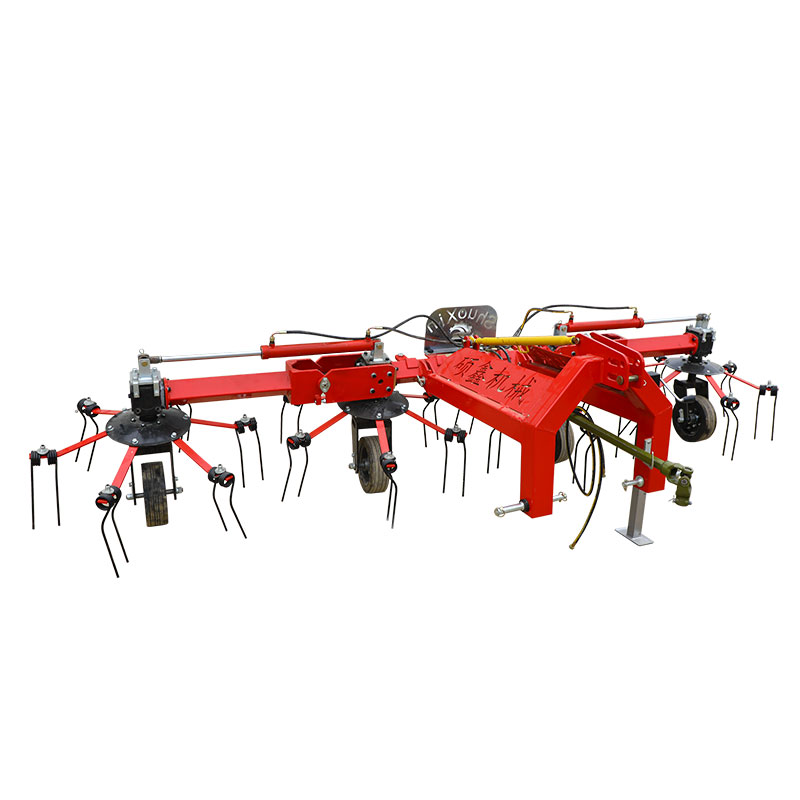

けん引干し草レーキロータリーヘイロータリーレーキ

shuoxinは、干し草のレーキロータリーヘイロータリーレーキメーカーおよび中国のサプライヤーを牽引しています。

ロータリーレーキは、ロータリーとスプリングタイプで利用できます。操作中、レーキはトラクターによって前方に運ばれ、出力シャフトによって駆動されます。

中央に設置された固定カムによって制御され、除草や草の除去などの完全なアクションを完全に回転させて、中央軸の周りを回転させます。

ロータリースプリングレーキには、回転部分の周りに複数のスプリング歯が装備されており、スワードの手術を実行するために、遠心力によってスプリングの歯が開かれます。

春の歯の取り付け角度を変更すると、芝生の仕事をすることができます。

ロータリーグラスの衣装には、草がゆるく、牧草の喪失、軽質汚染、最大12〜18 km/hの動作速度があり、ピッキング機器で簡単に拾うことができます。

水平ロータリーレーキは、主にサスペンションデバイス、ウォーキングホイール、レーキ歯、収集バッフル、速度低減で構成されています。作業中、電源はトラクターの出力シャフトによって提供されます。その動作の原則は、電力がユニバーサルジョイントトランスミッションシャフトを通って、第1段のベベルギアの減速、回転ディスクシャフトの回転、回転ディスクの回転、ホイールデバイスの垂直軸をボルトと小さな丸いナッツによってギアボックス本体に固定します。顎の歯アセンブリは、ターンテーブルのレーキの歯の座席によってターンテーブルに固定されています。ターンテーブルが回転すると、レーキの歯の腕がターンテーブルの回転とともに回転し、それによって牧草地が実現します。統合操作

I.けん引の干し草レーキロータリー干し草ロータリーレーキ

レーキは、牧草地を統合する飼料収穫機です。牧草地が収穫された後、できるだけ早く塩漬け条件に到達するために、牧草地はスプレッダーで太陽に照らされる必要があります。スプレッダーは畑に牧草地を均等に広げることができます。これにより、水の急速な蒸発が促進され、サイレージの前にlesまたは乾燥した牧草地の切断が容易になります。牧草地の水分が乾燥できる状態に到達すると、作物がーパンで納屋に集められ、操作を結ぶことに備えてストリップにぶつかります。レーキが機能しているときは、春の歯を使用して作物を穏やかに動かして太陽を集めたり広げたりして、作物の混合破片や石を避けて牧草や緑の飼料の品質を改善します。

ロータリー芝刈り機業界標準JB/T 10905-2008によると、芝刈り機は次の基準を満たす必要があります。

ウジのコレクションはきれいでなければなりません、牧草の損失は

小さく、漏れ率は5％未満でなければなりません。

（2）スタック幅は2〜4.0 mです。

（3）アルファルファの生産性は2.0〜4.8 hm2/hです。

（4）レーキのパワー範囲は17.5-25 kWです。

ロータリーレーキは、ロータリーとスプリングタイプで利用できます。操作中、レーキはトラクターによって前方に運ばれ、出力シャフトによって駆動されます。中央に設置された固定カムによって制御され、除草や草の除去などの完全なアクションを完全に回転させて、中央軸の周りを回転させます。ロータリースプリングレーキには、回転部分の周りに複数のスプリング歯が装備されており、スワードの手術を実行するために、遠心力によってスプリングの歯が開かれます。春の歯の取り付け角度を変更すると、芝生の仕事をすることができます。ロータリーグラスの衣装には、草がゆるく、牧草の喪失、軽質汚染、最大12〜18 km/hの動作速度があり、ピッキング機器で簡単に拾うことができます。

II.構造と動作原理

牧草の方向と機械方向の関係によれば、レーキは水平と横方向の2つのカテゴリに分けることができます（モデルはサイドグラスを使用します）。

サイドグラスの統合草は、機械の進歩方向と平行です。草の動きはわずかで包含が少ないため、収穫後の草のプロファイルは比較的きれいで、ゆるく、均一であり、自然の草原や人工草原に適しています。

牧草地の収穫の品質と効率を確保するために、横方向の飾りの原理と構造が使用されます。

1。レーキパワー

このモデルは、正面のトラクターからのスプラインシャフト出力を搭載した3点懸濁液を採用し、格納式のスプラインシャフトを介して電力を送信します。つまり、トラクターの運転中に、吊り下げられた後の芝刈り機の作業を自由に開始および停止することができます。

2.レーキの全体的な構造

としてけん引干し草レーキロータリーヘイロータリーレーキ草のラッシング、レベリング、乾燥と動きの逆転などの多くの機能があり、レーキを使用して、清潔で通常の放牧草を統合することができ、牧草地は移動するのが短くなり、牧草の数が減り、草の損失が減り、現代の飼育の概念と並んでいます。この目的のために、当社の水平ロータリーレーキの全体的な構造を以下に示します。

水平ロータリーレーキは、主にサスペンションデバイス、ウォーキングホイール、レーキ歯、収集バッフル、速度低減で構成されています。作業中、電源はトラクターの出力シャフトによって提供されます。その動作の原則は、電力がユニバーサルジョイントトランスミッションシャフトを通って、第1段のベベルギアの減速、回転ディスクシャフトの回転、回転ディスクの回転、ホイールデバイスの垂直軸をボルトと小さな丸いナッツによってギアボックス本体に固定します。顎の歯アセンブリは、ターンテーブルのレーキの歯の座席によってターンテーブルに固定されています。ターンテーブルが回転すると、レーキの歯の腕がターンテーブルの回転とともに回転し、それによって牧草地が実現します。統合操作

iii。仕様

1.指定

2.ターンテーブル

ロータリーレーキレデューサーの下端にターンテーブルがあります。ターンテーブルは均等に

円周に沿って6つのレーキアームを配布します。レーキの歯は回転ディスクに固定されています。各レーキの歯の腕の端は、スプリングレーキの歯を固定します。レーキが動作している場合、レーキの歯アームの力はターンテーブルによって提供され、レーキの歯の腕は回転ディスクによって回転し、それによってレーキレーキの動作が実現します。

荷重プレートの上部には（図に示すように）調整ハンドルがあり、ハンドルを持ち上げ、ターンテーブルを回転させてイカの角度を調整します。角度が異なるため、マシンには異なる機能、主にスワードグラス、平坦化、太陽乾燥、移動などが異なります。

3.tine

レーキ構造を図に示します。 rake歯の上端は、弾力性を高めるために巻物の形状になり、障害を容易に克服します。タイン歯の下端はアークの形状で形成され、牧草地を持ち上げて歯の表面に沿って転がすことができ、スプリングリングが回転します。左右に、ラップの数は左右の4つの円に等しくなります。耐久性と良好な弾力性、60SI2MN材料を使用します。

4.ptoシャフト

ドライブシャフトは、主にトラクターの出力電力を還元剤に伝達します。トラクターの電力出力シャフトと速度減速機の入力シャフトの間の距離が長いため、送電式の片方の端が速度要件と伝送要件に応じてトラクターの出力シャフトに接続され、もう一方の端はカップリングに通過します。レデューサーのピニオンギアシャフトの入力端に接続されて、電力の滑らかな伝送を実現します。

5.移動メカニズム

位置と構造の要件に応じて、レデューサーはパレット4に配置され、その入力端の小さなベベルギアシャフトはトランスミッションシャフトに接続され、大きなベベルギアシャフトスプライン端の出力端はディスクに接続されています。構造を下の図に示します。

IV。けん引干し草レーキロータリーヘイロータリーレーキのインストール要件

製品の梱包リストに従って修正した後、フラットフロアを選択し、アセンブリを順番に進めます。

1.メインフレームを逆さまにして、ウォーキングタイヤを取り付けます。

2。メインフレームを逆さまにして、2本の脚をフロントエンドに置いて、メインフレームのバランスを保ちます。

3.一度に上シャンクロッドを組み立て、ロッドエンドベアリングがカムグルーブにある必要があることを確認するために注意してください。そうすれば、カムを回転させてタイン歯を押して引き渡すことができます。

4.グラスバッフルコネクティングロッドを取り付け、草バッフルを接続します。

入力シャフト6を入力ドライブシャフト6のスプラインシャフトスリーブに挿入し、ピンを固定して設置を完了します。

v。操作と使用

1.使用前に各回転部に潤滑剤を完全に追加します。

2。調整するときは、トラクターを停止して停止するために、実装を地面にゆっくり下げます。ブート状態の厳格な調整とメンテナンス。

3。操作中、ドライバーは、操作を開始する前に特定の範囲内に1つまたは他の障害がないことを確認する必要があります。

4。作業の終わりに、道具の安全な駐車を確保するために、レベリングサイトを選択する必要があります。

5。操作中、彼らは任意に鋭いターンを行うことはできません。また、地面を回転せずに実装を上げることは禁止されています。

6.輸送するときは、後部出力ギアを外して工作機械が停止するようにし、工作機械が地面から20 cm以上離れて持ち上げ、草バッフルのコネクティングロッドを短くして輸送を促進します。

vi。メンテナンスとトラブルシューティング

1.すべてのボルトとナットの締め付け程度を定期的に確認します。

2。ギアボックスの潤滑を所定の位置に確保するため、柔軟な回転。

3。ベアリングが損傷しないようにするために、歯の形の外観は理想的で、摩耗した部品または損傷した部品をタイムリーに交換します。

4. 8時間ごとに関連する問題を確認してください。
